Junkers Ju 88A-4

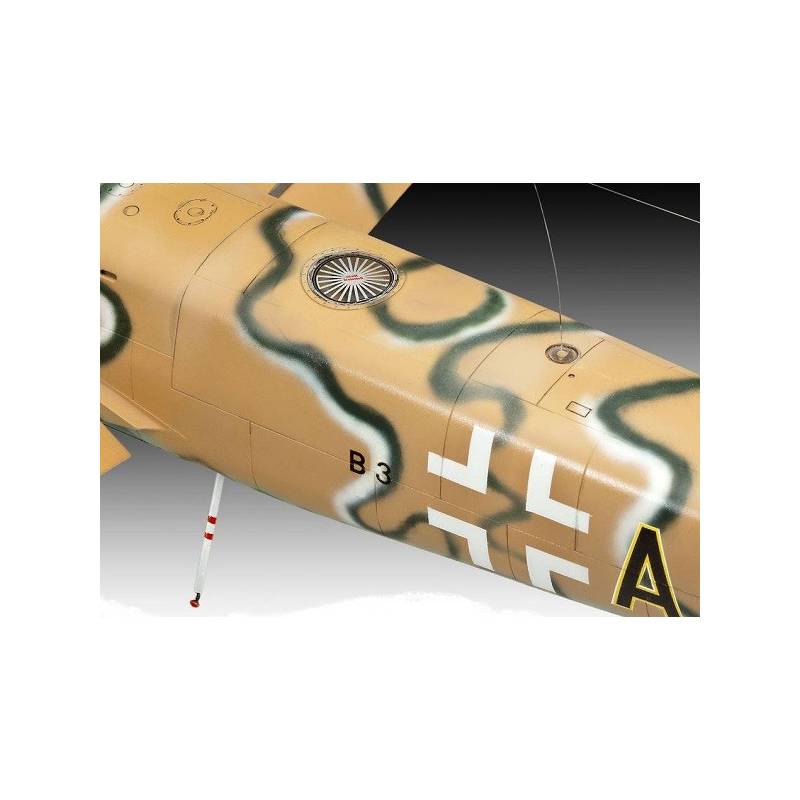

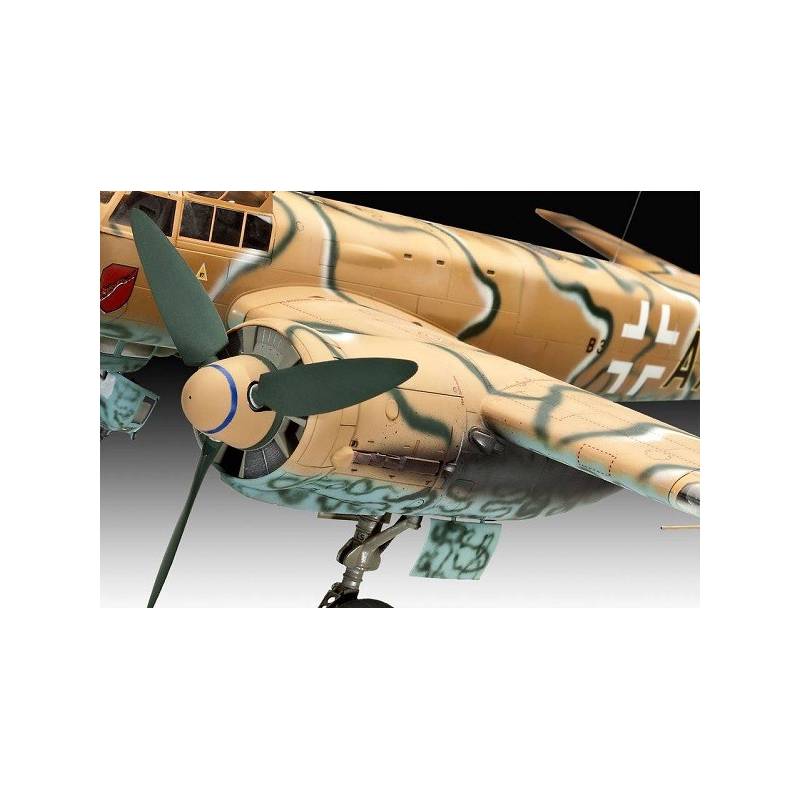

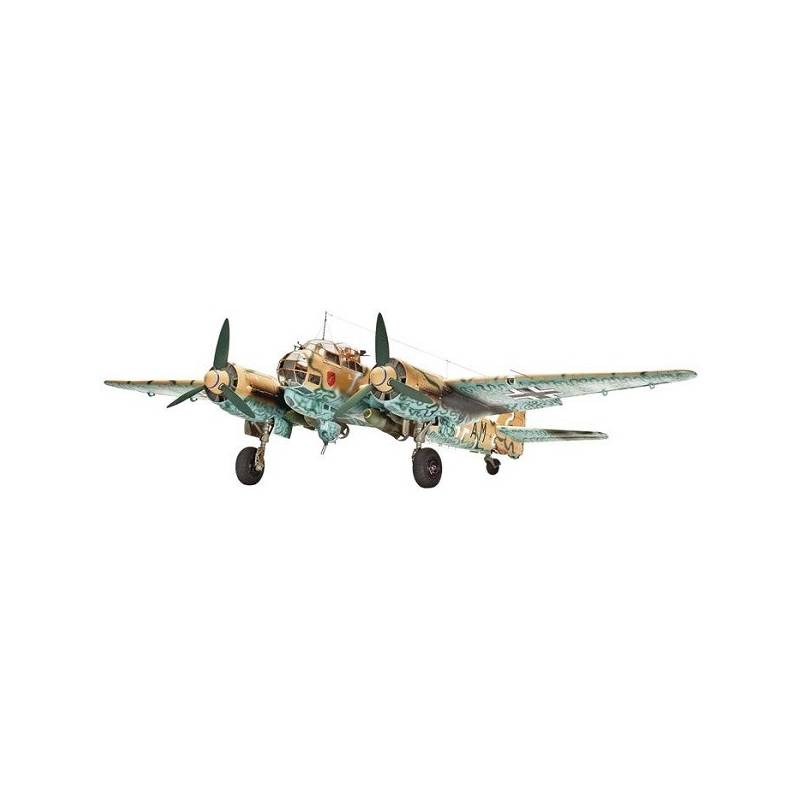

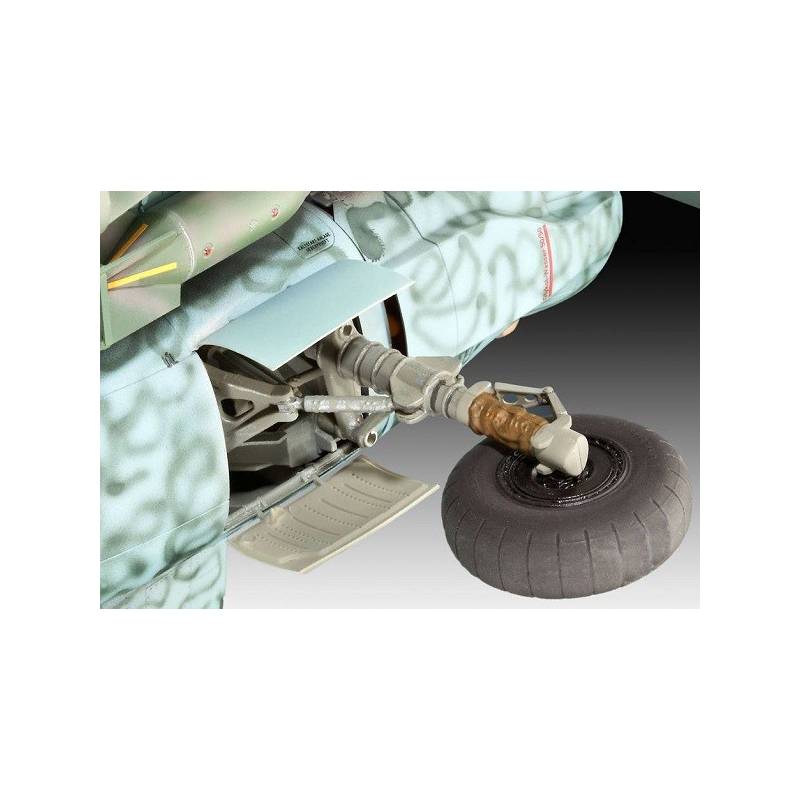

maquette avion Junkers Ju 88A-4 REVELL 03988 1/32ème

Conçu en Allemagne en 1935 par Junkers en tant que bombardier moyen et rapide, le Junkers Ju 88 fut l'appareil le plus polyvalent de la Luftwaffe et probablement de toute l'histoire de l'aviation. Le Junkers Ju 88 entra en service dans la Luftwaffe en 1939. Avion à voilure médiane de construction entièrement métallique, rapide, maniable et apprécié des équipages, le Ju 88A fut employé à la fois pour le bombardement en piqué, le bombardement horizontal et le torpillage. Il fut utilisé de manière intensive dans les opérations menées par l'Allemagne au-dessus de la France, de la Belgique, de l'Angleterre, des Balkans, de la Méditerranée et de l'Union soviétique.

Du Ju 88A de base furent extrapolées de nombreuses variantes, dont la dernière, le Ju 88S, affichait une vitesse de pointe de 615 km/h. Beaucoup de versions virent le jour, dont les chasseurs Ju 88C (jour et nuit), Ju 88R (idem) et Ju 88G (nuit) qui disposaient des premiers radars embarqués et les avions de reconnaissance Ju 88D et Ju 88T, ainsi que d'autres variantes moins importantes (Ju 88H). Presque 15 000 Ju 88 furent produits durant la Seconde Guerre mondiale. Des Ju 88 furent employés comme composante inférieure du système Mistel. Le Ju 88 est l'un des rares avions ayant combattu en première ligne du premier au dernier jour de la guerre (pour la Luftwaffe, les autres sont l'Ar 196, le Bf 109, le Bf 110, le He 111, le Ju 52 et le Ju 87).

La version G du Junkers Ju 88 fut un dérivé de la version C envisagée comme chasseur de nuit pur avec radar de nuit et autres changements consécutifs. Les seules versions furent la G-1, la G-6 et la G-7, la dernière n'ayant existé qu'au stade de prototype.

Ligne de fabrication du Ju 88 en 1941.

Ju 88 A-4

• Utilisation : bombardier capable de bombarder en piqué
• Envergure : 20,08 m
• Longueur : 14,40 m
• Hauteur : 4,85 m
• Surface alaire : 54,5 m²
• Moteurs : deux Junkers Jumo 211 J V12 de 1 410 ch chacun
• Vitesse maximale : 470 km/h
• Plafond pratique: 8 200 m
• Autonomie : 2 730 km (sans bombes)
• Masse max. au décollage : 14 000 kg
• Équipage : quatre
• Armement :
  • Cinq mitrailleuses cal. 7,92 mm MG 81
  • Une mitrailleuse cal. 13 mm MG 131
  • Jusqu'à 500 kg de bombes à l'intérieur (dix bombes de 50 kg)
  • Jusqu'à 3 000 kg de bombes à l'extérieur :
    • Quatre supports sous les ailes pour des bombes d'un poids jusqu'à 1 000 kg (vers l'intérieur) et 500 kg (vers l'extérieur)

Ju 88 C-6 (1942-44)

Utilisation : chasseur-bombardier/Attaque au sol (Zerstörer) (C-6a) et chasseur de nuit (C-6b)

• Envergure : 20,08 m
• Longueur : 14,36 m
• Hauteur : 5,05 m
• Surface alaire : 54,53 m²
• Charge alaire : 224 kg/m²
• Moteurs : deux Junkers Jumo 211 J V12 de 1 410 ch chacun
• Masse en charge : 12 332 kg
• Vitesse maximale : 494 km/h à 5300 m
• Plafond max. : 9 900 m
• Vitesse ascensionnelle : 540 m/min
• Autonomie : 1 050 km (sans réservoirs additionnels)
• Armement C6a :

Un canon de 20 mm MG FF/M et trois mitrailleuses MG 17 dans le nez

une mitrailleuse mobile de 7,92 mm MG 81Z (MG 81 jumelée) ou une mitrailleuse de 13 mm MG 131 tirant vers l'arrière

en option dans la gondole ventrale : deux canons MG FF/M frontaux (Attaque au sol) ou

en option dans la gondole ventrale : une mitrailleuse de 7,92 mm MG 81Z ou de 13 mm MG 131 tirant vers l'arrière (chasseur-bombardier)

500 kg de bombes à l'intérieur, jusqu'à 2 000 kg à l'extérieur (chasseur-bombardier)

• Armement C-6b :

Trois canons de 20 mm MG FF/M dans le nez et la nacelle ventrale ainsi que trois mitrailleuses de 7,92 mm MG 17 dans le nez

une mitrailleuse mobile de 7,92 mm MG 81Z (MG 81 jumelée) ou une mitrailleuse de 13 mm MG 131 tirant vers l'arrière

en option (plus tard courant) deux canons de 20 mm MG 151/20 dans le fuselage tirant vers l'avant-haut à 60°

• Radar C-6b :

modèles initiaux éventuellement sans radar ou avec appareil de vision infra-rouge

FuG 202 Lichtenstein B/C (fin 1942)m FuG 212 Lichtenstein C1 (mi-1943), FuG 220 Lichtenstein SN2 (début 1944)

FuG 350 Naxos-Z en tant que récepteur radar passif

Ju 88 G-6 (1944-45)

• Utilisation : chasseur de nuit
• Longueur : 15,55 m (16,50 m avec le radar)
• Hauteur : 4,85 m
• Envergure : 20,08 m
• Surface alaire : 54,53 m²
• Charge alaire : 239 kg/m²
• Moteurs : deux Junkers Jumo 213 A V12 de 1 750 ch chacun
• Vitesse maximale : 625 km/h
• Plafond max. : 10 000 m
• Vitesse ascensionnelle : 505 m/min
• Autonomie : 2 250 km (avec réservoirs additionnels)
• Masse max. au décollage : ~14 500 kg
• Armement :

Quatre canons de 20 mm MG 151/20 frontaux et une mitrailleuse mobile de 13 mm MG 131 tirant vers l'arrière-haut

Deux canons de 20 mm MG 151/20 dans l'arrière du fuselage tirant vers l'avant-haut à 60°

• Radar (actif) :

FuG 220 Lichtenstein SN2 (Standard), certains éventuellement avec FuG 228 Lichtenstein SN3 (tardif / très rare) ou

FuG 218 Neptun V/R avec détection de chasseurs de nuit ennemis

Modèles très tardifs avec FuG 240 « Berlin » (avril/mai 1945, environ 30 exemplaires construits / modifiés))

• Radar (passif) :

FuG 350 Naxos-Z pour la détection d'émissions du « radar H2S »

FuG 227 Flensburg pour la détection d'émissions « Monica »

Autres versions

• Ju 88 D : avion de reconnaissance, dérivé de la série A, avec une plus grande autonomie ou équipement photo, vitesse max. env. 560 km/h,
• Ju 88 H : chasseur grand rayon d'action, pour missions au-dessus de la mer - fuselage rallongé.
• Ju 88 P : destructeur de bombardiers, modification de bombardiers de la série A, avec des canons de 37, 50 et 75 mm, peu d'exemplaires construits suite à des problèmes techniques.
• Ju 88 R : chasseur de nuit amélioré, fuselage du C-6 avec des moteurs BMW 801.
• Ju 88 S : bombardier rapide portant deux tonnes de bombes, avec un nez aérodynamique en verre et sans gondole, donc avec moins d'armement défensif et avec des moteurs BMW 801 G pour la version S-1 (vitesse max. env. 600 km/h, disponible à partir du printemps 1944); BMW 801 TJ pour la version S-2 ; Jumo 213 E-1 pour la version S-3.
• Ju 88 T : avion de reconnaissance, dérivé du Ju 88 S, peu d'exemplaires construits.
• Ju 188 : évolution vers bombardier (A-1 &. E-1) / torpilleur 188 (E-2) / Avion de reconnaissance (D &. F)
• Ju 288 : évolution vers bombardier / avion de reconnaissance. Aucune production en série.
• Ju 388 : évolution vers bombardier / avion de reconnaissance / chasseur de nuit pour des hautes altitudes. Seule la version de reconnaissance fut produite en série.

•

  Le Ju 188

•

  Le Ju 288

•

  Le Ju 388

•

  Le projet Ju 488

Le programme Mistel

À partir de 1942, pour compenser son manque de bombardiers lourds, la Luftwaffe a commencé à expérimenter l'utilisation d'anciens bombardiers Junkers Ju 88 usés par les années de guerres comme d'énormes ogives à charge creuse en les guidant vers leur cible avec un avion de chasse monté sur l'arrière du bombardier sans pilote. Bien que pas aussi efficace que les planificateurs de la Luftwaffe l'avaient espéré, le programme Mistel a continué à être développé en profondeur en 1944¹. L'unité était à l'origine destinée à attaquer les installations navales à Gibraltar, Leningrad ou Scapa Flow en Écosse, mais l'invasion de la Normandie a détourné les efforts pour les opérations anti-invasion.

Dans la nuit du 24 juin 1944, 5 Mistels de la Kampfgeschwader 101² ont été envoyés depuis la aérodrome de Saint-Dizier contre des cibles dans l'estuaire de la Seine. Bien que l'un des Ju 88 volant de 380 km/h ait été abattu par un Mosquito de la RAF, les quatre autres pilotes ont réussi leur lancement et ont endommagé plusieurs navires^3,4.

La faisabilité de l'attaque de Scapa Flow est avérée et, en août 1944, les forces de Mistel ont été concentrées à Grove dans le Schleswig-Holstein. Le 11 novembre 1944, des Lancaster de la Royal Air Force attaquent le navire de guerre allemand Tirpitz et le font chavirer. Avec la destruction du Tirpitz, il n'y avait plus aucune obligation capitale pour les navires sur le théâtre de l'Atlantique, et bientôt ceux de la Home Fleet à Scapa Flow sont sur le chemin de la guerre du Pacifique, en laissant les Mistel sans aucun objectif valable à Scapa Flow.

Tous les Mistel ont été placés sous le commandement du KG 200 et de l'Oberst (Colonel) Joachim Helbig. En fin 1944, l'accent est mis sur toutes les attaques sur les armements soviétiques et les centrales électriques, mais en mars 1945, les bases aériennes sont impraticables par l'avance soviétique et l'opération Eisenhammer dut être précipitamment abandonné⁵. Le KG 200 reçoit l'ordre de concentrer les opérations de Mistel contre les ponts sur l'Oder et Neisse. Le 27 avril 1945, 7 avions Mistel sous le commandement du Leutnant Dittmann du II./KG 200, escortés par des Fw 190, sont lancés contre les passages à Küstrin, mais seulement deux Mistel atteignent leur objectif. Les résultats ne sont pas concluants car les ponts sont demeurés intacts⁶. En avril, les unités de Mistel sont dissoutes et le personnel navigant dispersé dans des unités de combat à proximité

Junkers Ju 88 G-1
Vue de l'avion.
Constructeur	Junkers
Rôle	Avion de reconnaissance (L) Bombardier chasseur-bombardier Attaque au sol (Zerstörer) Chasseur de nuit Chasseur lourd
Premier vol	21 décembre 1936
Mise en service	1939
Date de retrait	1951 (France)
Nombre construits	~ 15 000
Équipage
4 personnes
Motorisation
Moteur	BMW 801G
Nombre	2
Puissance unitaire	1 677 ch
Dimensions
Envergure	20 08 m
Longueur	15 50 m
Hauteur	5 07 m
Surface alaire	54 7 m2
Masses
À vide	9 081 kg
Avec armement	13 100 kg
Maximale	14 690 kg
Performances
Vitesse maximale	550 km/h
Plafond	9 900 m
Rayon d'action	2 500 km
Charge alaire	240 kg/m2
Rapport poids/puissance	0,18 kg/ch
Armement
Interne	4 canons MG 151/20 de 20 mm (en chasse) 1 ou 2 mitrailleuses MG 131 de 13 mm (en défense) 1 ou 2 canons MG 151/20 de 20 mm Schräge Musik (orienté(s) à 60° vers le haut)

source: Wikipédia
